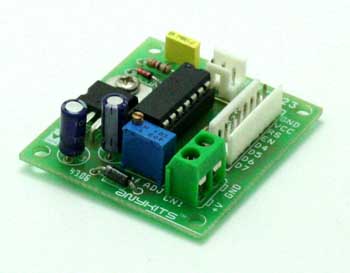

C’est un montage électronique simple pour mesurer la température de n’importe quel environnement et l’afficher sur un module LCD 16 × 2 (C013). Le circuit fonctionne sous 7-9V (tension contenue). Ce montage n’est pas un contrôleur de température.
Le circuit utilise un microcontrôleur pour lire le signal du capteur de température LM35 et affiche les résultats sur l’écran LCD. L’ADC intégré sur le microcontrôleur convertit le signal analogique du capteur LM35, calcule les résultats et les affiche sur l’écran LCD.
Caractéristiques
- Le préréglage PR1 permet à l’utilisateur d’ajuster la tension de référence ADC.
- Le circuit LM35 est un capteur de température.
- U3 est un régulateur de tension IC, 7805 qui fournit une tension régulée à l’ensemble du circuit.
- D2 est une diode de protection contre l’inversion de polarité pour éviter une mauvaise connexion de

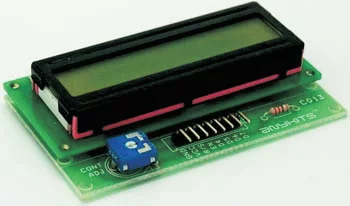

polarité de l’alimentation CC au connecteur CN1. - Module LCD – C013 est connecté au connecteur marqué U1. Veuillez souder les broches correspondantes marquées sur ce PCB.

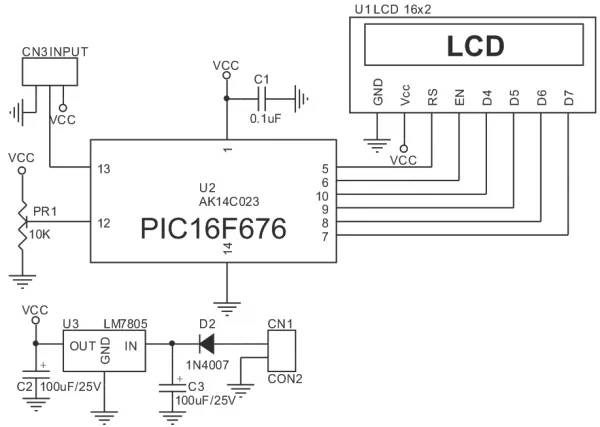

Schéma

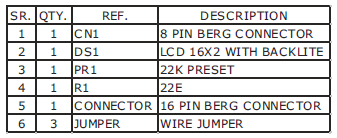

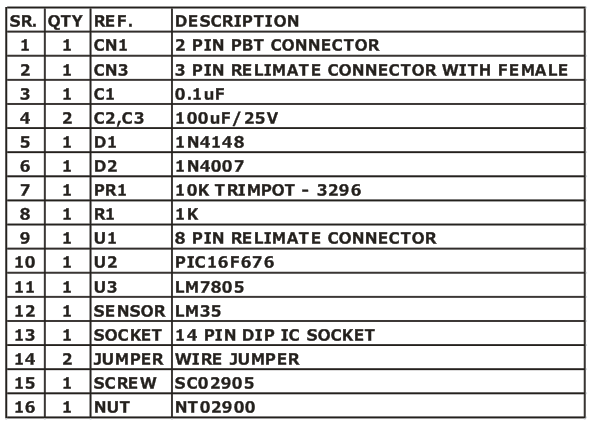

Liste des composants électroniques

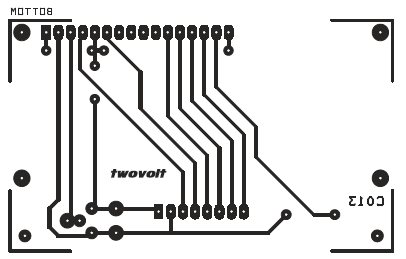

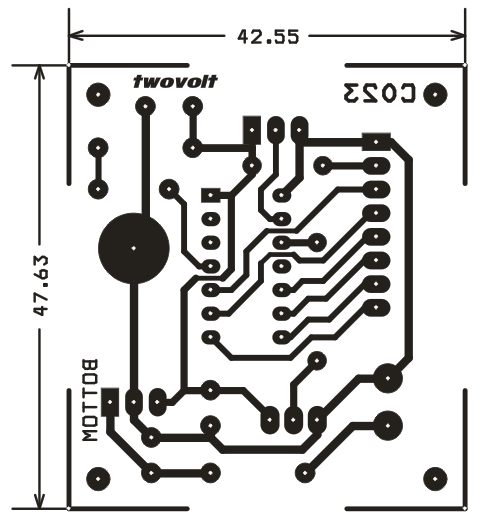

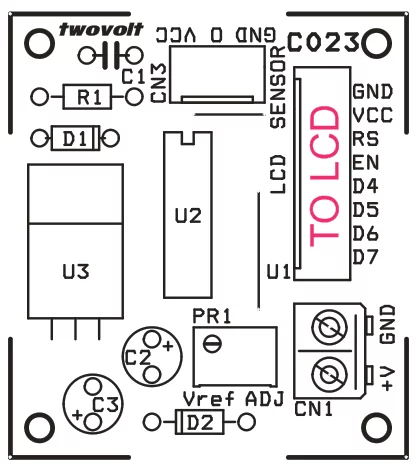

PCB
Circuit LM35 : Un capteur de température précis et polyvalent
Le circuit LM35 est un capteur de température très populaire et largement utilisé dans diverses applications électroniques. Conçu par National Semiconductor, il s’agit d’un capteur analogique qui fournit une tension de sortie proportionnelle à la température ambiante mesurée. Le LM35 offre une précision élevée avec une faible dérive de température, ce qui en fait un choix idéal pour des systèmes qui nécessitent une mesure fiable et précise de la température. Sa plage de température de fonctionnement s’étend généralement de -55°C à +150°C, ce qui le rend adapté à des environnements extrêmes. De plus, il est facile à utiliser car il ne nécessite aucun étalonnage supplémentaire. En résumé, le circuit LM35 est un composant électronique essentiel pour la surveillance et le contrôle de la température dans de nombreuses applications, telles que les thermomètres numériques, les systèmes de climatisation, les régulateurs de température et les systèmes de contrôle environnemental.
