Le clipping est un phénomène fréquent dans le domaine de l’audio, se produisant lorsque le signal audio dépasse la capacité maximale de l’amplificateur, souvent en raison d’une surcharge du niveau d’entrée. Lorsque l’amplificateur atteint sa limite, les crêtes du signal sont « coupées », créant une distorsion nette et perceptible qui altère la qualité sonore. Ce phénomène se manifeste par une perte de clarté, une saturation excessive, et une distorsion harmonique. En termes numériques, un amplificateur typique a un seuil de distortion au-delà de 0 dB, et lorsqu’il est poussé au-delà de cette limite, il produit un signal déformé. Cette dégradation peut causer des dommages permanents aux haut-parleurs et autres équipements, avec des risques accrus si le niveau d’entrée dépasse de manière répétée cette capacité, augmentant le risque de rupture des composants internes. Il est recommandé de maintenir le signal audio dans une plage sûre de -6 à -3 dB pour éviter ces problèmes. En pratique, un clipping fréquent peut réduire la durée de vie des équipements de 30 à 50%, selon l’intensité et la durée de la surcharge.
Qu’est-ce que le Clipping ?
Le clipping se produit lorsqu’un amplificateur reçoit un signal d’entrée trop puissant pour être traité correctement, dépassant ainsi sa capacité maximale. Dans ce cas, l’amplificateur ne parvient pas à reproduire le signal complet et « coupe » les crêtes de l’onde. Ce phénomène entraîne une forme d’onde aplatie, modifiant ainsi la structure du signal original.
Lorsqu’un signal est non déformé, il prend la forme d’une onde sinusoïdale fluide et régulière, ce qui est représentatif d’un signal audio normal. Cependant, lorsque le clipping se produit, les crêtes et les vallées de l’onde sont écrêtées, ce qui altère la forme de l’onde. Ce changement entraîne la génération d’harmoniques indésirables, créant une distorsion notable qui peut rendre le son peu naturel ou désagréable.
Le clipping peut prendre deux formes : symétrique et asymétrique. Dans le cas du clipping symétrique, les crêtes positives et négatives de l’onde sont affectées de manière égale, ce qui crée une distorsion uniforme. À l’inverse, le clipping asymétrique se produit lorsque seule une partie du signal est écrêtée, souvent les crêtes positives ou négatives, produisant une distorsion plus ciblée et parfois plus perceptible. Cette dernière forme de clipping est souvent perçue comme plus agressive et moins agréable à l’écoute.

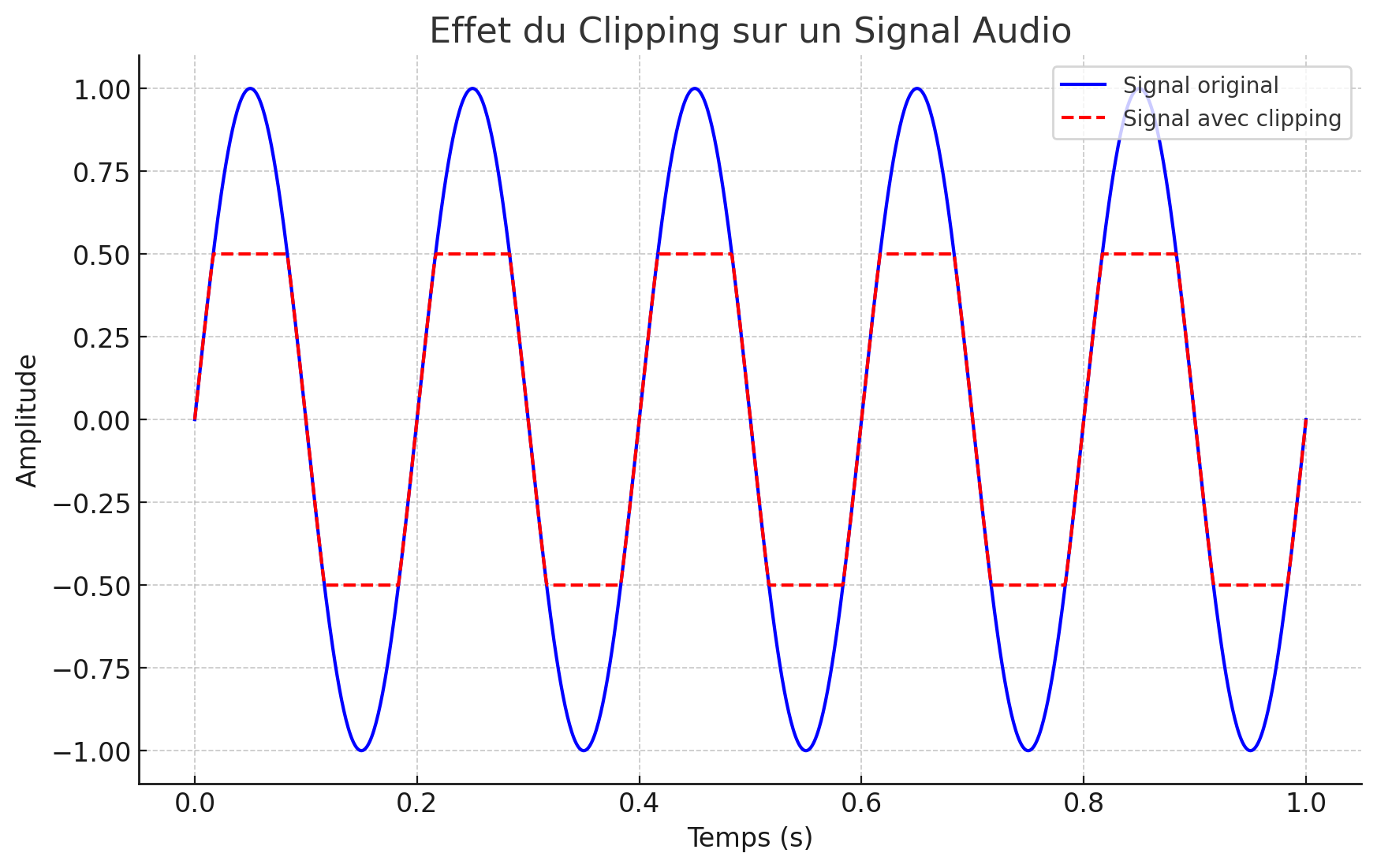

Voici la courbe montrant l’effet du clipping sur un signal audio. Le signal original (en bleu) est une onde sinusoïdale régulière, tandis que le signal avec clipping (en rouge) a ses crêtes « coupées » lorsque l’amplitude dépasse la limite de -0.5 à 0.5. Cela représente comment le clipping déforme le signal, réduisant la qualité sonore et introduisant une distorsion.
Les causes du Clipping
Surpuissance du signal d’entrée
Lorsqu’un signal d’entrée est amplifié au-delà de la tension nominale de sortie de l’amplificateur, ce dernier ne peut pas fournir l’énergie nécessaire pour reproduire le signal.
Sous-dimensionnement de l’amplificateur
Un amplificateur inadapté à la charge imposée par les haut-parleurs (notamment des haut-parleurs à faible impédance ou à forte puissance) atteint rapidement ses limites.
Alimentation insuffisante
Une alimentation électrique incapable de fournir un courant stable et suffisant empêche l’amplificateur de fonctionner correctement, conduisant au clipping.
Paramètres d’égalisation exagérés
Une augmentation excessive des basses ou des aigus peut surcharger l’amplificateur dans certaines plages de fréquence.
Conséquences du Clipping
Distorsion Audio
La distorsion est la conséquence la plus immédiate. Le son devient agressif, métallique, voire insupportable, en particulier à des volumes élevés.
Endommagement des Haut-Parleurs
- Chauffe excessive : Les haut-parleurs, en particulier les tweeters, sont exposés à une énergie thermique anormalement élevée.
- Déplacement mécanique excessif : Les bobines mobiles et les membranes des haut-parleurs subissent des contraintes inhabituelles, provoquant des défaillances.
Perte de fidélité
Les harmoniques indésirables produites par le clipping déforment la musique ou l’audio, altérant l’expérience auditive.
Endommagement de l’amplificateur
Une surcharge prolongée peut provoquer une surchauffe et une défaillance des composants internes tels que les transistors ou les condensateurs.
Comment identifier le Clipping
Signaux audibles
- Distorsion présente dans les aigus ou les basses.
- Pérception d’un son étouffé ou non naturel.
Indicateurs visuels
- Certains amplificateurs disposent de LED d’avertissement ou d’écrans indiquant un clipping.
Analyse de la forme d’onde
- L’utilisation d’un oscilloscope permet de visualiser directement la déformation de l’onde.
Prévenir et résoudre le Clipping
Choisir un amplificateur adapté
- Assurez-vous que l’amplificateur peut fournir une puissance supérieure ou égale à celle requise par les haut-parleurs.
Régler correctement les niveaux
- Évitez d’envoyer un signal d’entrée trop fort.
- Réglez les égaliseurs de manière modérée.
Améliorer l’alimentation
- Utilisez une alimentation stable et bien dimensionnée pour éviter les fluctuations.
Utiliser un limiteur
- Intégrez un limiteur audio dans la chaîne de signal pour prévenir les niveaux de crête excessifs.
Maintenance et surveillance
- Entretenez régulièrement vos équipements pour garantir leur bon fonctionnement.
Conclusion
Le clipping est un problème majeur qui peut nuire à la qualité audio et endommager votre équipement. En comprenant ses causes et ses conséquences, vous pouvez prendre des mesures pour l’éviter et ainsi protéger votre système audio. Avec une configuration adaptée et des pratiques d’utilisation responsables, il est possible de minimiser les risques et de garantir une expérience sonore optimale.
