Circuit intégré 74HC595 : tout ce que vous devez savoir

    74LS595

    Le circuit intégré 74HC595 est l’un des composants les plus populaires pour le contrôle des sorties numériques, grâce à sa capacité à étendre le nombre de sorties d’un microcontrôleur avec seulement trois broches de commande. Ce registre à décalage à 8 bits permet de gérer huit sorties parallèles, tout en prenant en charge des courants allant jusqu’à 35 mA par sortie, ce qui est idéal pour piloter des LED, des écrans à sept segments, et des petits relais. Il fonctionne avec une plage de tension d’alimentation de 2V à 6V, le rendant compatible avec la plupart des microcontrôleurs, y compris ceux alimentés en 3,3V ou 5V. Le 74HC595 peut être utilisé dans des projets de bricolage, de robotique et d’affichage, tels que les matrices de LED et les panneaux d’affichage numérique, où un grand nombre de sorties sont nécessaires. De plus, il est possible de chaîner plusieurs 74HC595 en série, permettant ainsi de contrôler un nombre quasiment illimité de sorties avec le même nombre de broches de commande, tout en conservant une fréquence d’horloge maximale de 100 MHz pour des performances rapides et fluides.

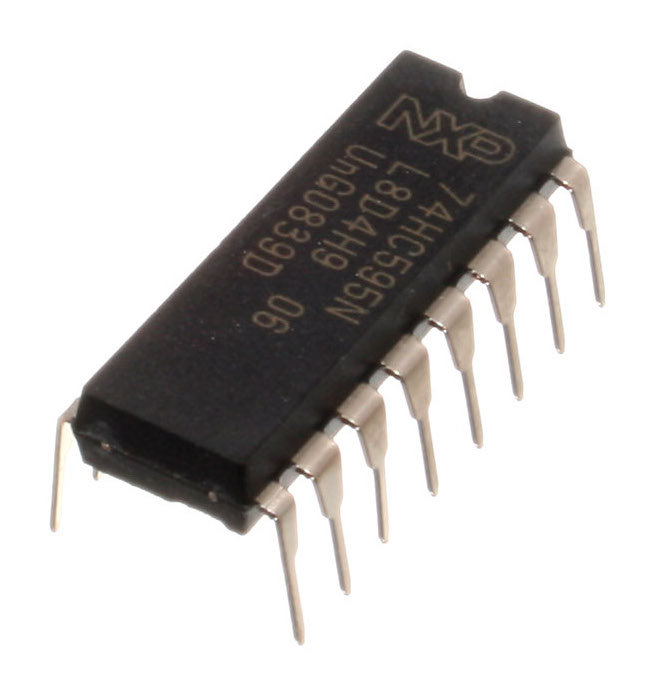

    74HC595_DIP

    Qu’est-ce que le circuit intégré 74HC595 ?

    Le 74HC595 est un registre à décalage avec sortie parallèle et verrouillage, capable de gérer huit sorties numériques. Il est couramment utilisé pour augmenter le nombre de sorties d’un microcontrôleur, permettant de piloter plus de composants tels que des LED, des écrans ou des relais, sans ajouter de broches supplémentaires. Le 74HC595 fonctionne en utilisant trois broches de commande : l’entrée de données (SER), l’horloge (SRCLK), et l’horloge de stockage (RCLK). Ces broches permettent de décaler les données à travers le registre, puis de les verrouiller pour les envoyer aux sorties.

    Caractéristiques techniques du 74HC595

    Les principales caractéristiques techniques du 74HC595 sont les suivantes :

    • Tension d’alimentation : 2V à 6V
    • Courant de sortie : jusqu’à 35mA par sortie
    • Nombre de sorties : 8 sorties parallèles
    • Fréquence d’horloge maximale : 100 MHz
    • Température de fonctionnement : -40°C à 125°C
    • Cascade de plusieurs registres : possibilité de chaîner plusieurs 74HC595 pour gérer plus de sorties

    Ces caractéristiques en font un choix idéal pour les projets électroniques nécessitant l’extension des sorties d’un microcontrôleur, tout en offrant une grande flexibilité dans les applications numériques.

    Applications typiques du 74HC595

    Le circuit intégré 74HC595 est utilisé dans diverses applications où le contrôle des sorties numériques est requis :

    • Affichages à LED : permet de piloter des segments d’affichage à LED ou des matrices de LED avec un nombre limité de broches de commande.
    • Écrans à sept segments : utilisé pour gérer plusieurs écrans numériques avec un microcontrôleur.
    • Panneaux d’affichage à grande échelle : contrôle des modules LED dans les panneaux d’affichage lumineux.
    • Automatisation : contrôle des relais, moteurs et autres dispositifs nécessitant une commande numérique.

    Ces applications démontrent la polyvalence du 74HC595 dans les projets nécessitant un contrôle précis des sorties numériques.

    Comment fonctionne le 74HC595 ?

    Le 74HC595 utilise un registre à décalage à huit bits avec une sortie parallèle. Les données sont introduites bit par bit via l’entrée de données (SER) et sont décalées à chaque impulsion d’horloge (SRCLK). Une fois les huit bits chargés dans le registre, l’horloge de stockage (RCLK) verrouille les données et les envoie aux huit sorties parallèles (Q0 à Q7). Les sorties restent stables jusqu’à ce que de nouvelles données soient chargées. Il est également possible de chaîner plusieurs 74HC595 pour étendre le nombre de sorties. Dans ce cas, la sortie série (Q7′) du premier CI est connectée à l’entrée de données du suivant, permettant de contrôler un grand nombre de sorties avec seulement trois broches de commande.

    Comment utiliser le 74HC595 dans vos projets ?

    Pour utiliser le 74HC595 dans vos projets électroniques, suivez ces étapes :

    1. Connexion de l’alimentation : connectez la broche VCC à l’alimentation (généralement 5V) et la broche GND à la masse.
    2. Connexion des broches de commande : reliez les broches SER, SRCLK et RCLK au microcontrôleur pour contrôler les données et les horloges.
    3. Chaînage de plusieurs 74HC595 : connectez Q7′ du premier CI à SER du suivant pour étendre le nombre de sorties.
    4. Connexion des dispositifs de sortie : connectez les périphériques (LED, relais, etc.) aux broches de sortie Q0 à Q7.

    En suivant ces étapes, vous pourrez facilement contrôler un grand nombre de sorties numériques avec le 74HC595, tout en minimisant l’utilisation des broches de votre microcontrôleur.

    Les avantages et inconvénients du 74HC595

    Le circuit intégré 74HC595 présente plusieurs avantages :

    • Extension des sorties : permet de piloter de nombreux dispositifs avec un nombre limité de broches de commande.
    • Facilité de chaînage : plusieurs 74HC595 peuvent être enchaînés pour contrôler davantage de sorties.
    • Large plage de tension d’alimentation : compatible avec divers systèmes électroniques.

    Cependant, il présente aussi des inconvénients :

    • Courant limité par sortie : ne convient pas pour les dispositifs nécessitant un courant élevé, comme les moteurs.
    • Nécessité d’une logique de commande : exige un microcontrôleur ou un circuit de commande pour fonctionner correctement.

    Consultez la fiche technique 74HC595

    Le circuit intégré 74HC595 est un composant incontournable pour les amateurs d’électronique et les ingénieurs souhaitant étendre les capacités de sortie numérique de leurs projets. Son registre à décalage, sa simplicité d’utilisation et ses possibilités de chaînage en font un choix populaire pour les applications telles que les affichages à LED, les panneaux d’affichage et l’automatisation. Bien que ses limitations en courant puissent restreindre certaines applications, le 74HC595 reste une solution pratique et abordable pour les projets nécessitant un contrôle de nombreuses sorties numériques.

    Image source : Wikipedia.org, Wikimedia.org – Creative Commons
