Bascule D : principe, fonctionnement et applications

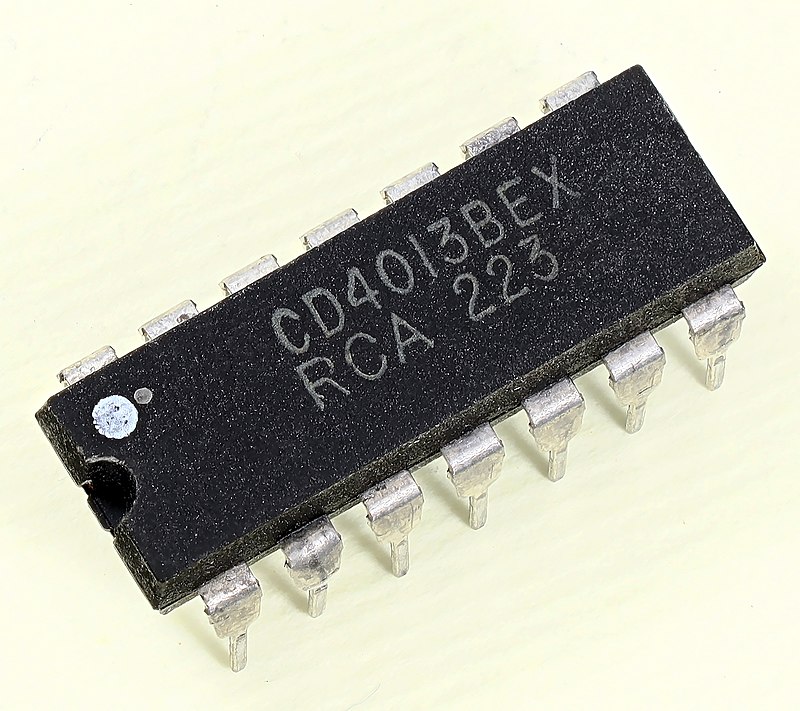

    CD4013BEX : Double bascule de type D ; technologie CMOS ; fabriqué par RCA

    La bascule D (ou flip-flop D) est un élément fondamental en électronique numérique, permettant de stocker un bit d’information, soit une valeur de 0 ou 1. Ce composant est largement utilisé dans les systèmes séquentiels car il conserve une donnée en mémoire jusqu’à la prochaine impulsion d’horloge. La bascule D est indispensable pour la conception de registres, où elle permet de synchroniser et d’organiser les données dans des blocs de 8, 16 ou même 32 bits pour les applications avancées. Elle sert également dans les compteurs, où des configurations en cascade peuvent décompter ou additionner des impulsions en incréments binaires. Les mémoires statiques (SRAM) utilisent des réseaux de bascules D pour stocker temporairement des données avec une rétention quasi-instantanée, atteignant des temps d’accès de l’ordre de 10 nanosecondes dans les circuits modernes. Les bascules D sont intégrées dans des circuits comme le CD4013 ou le 74LS74, fonctionnant avec des tensions de 5 V pour les TTL et CMOS et offrant des fréquences d’horloge pouvant aller jusqu’à plusieurs centaines de MHz pour les versions haute vitesse, rendant ces composants indispensables pour le traitement de signaux numériques rapides et précis.

    Principe de la bascule D

    La bascule D est une bascule synchrone qui repose sur l’horloge pour synchroniser les changements d’état. Elle possède deux entrées principales : une entrée de données (D) et une entrée d’horloge (CLK). Contrairement à une bascule RS qui a deux entrées, la bascule D simplifie la gestion de l’état en ne nécessitant qu’une seule entrée de données. Cela en fait un choix populaire dans les circuits séquentiels et pour la synchronisation de signaux.

    Equation de base et table de vérité

    La relation fondamentale de la bascule D est décrite par l’équation suivante :

        Q(t+1) = D


    Ceci signifie que la sortie Q de la bascule D prend la valeur de l’entrée D au moment de l’impulsion de l’horloge. Voici la table de vérité de la bascule D :

    Entrée D Horloge (CLK) Sortie Q (t+1)
    0 1 0
    1 1 1

    Fonctionnement de la bascule D

    La bascule D fonctionne par déclenchement sur un front d’horloge. À chaque impulsion d’horloge montante (front montant) ou descendante (front descendant), la valeur de D est transférée à Q. En dehors de cette impulsion, la sortie reste inchangée, stockant ainsi la dernière valeur de l’entrée.

    Schéma fonctionnel CD4013
    Schéma fonctionnel du circuit intégré bascule double type D 4013

    Les types de déclenchements d’horloge

    • Front montant : La bascule D se déclenche sur un changement de l’état bas à l’état haut.
    • Front descendant : La bascule D se déclenche sur un changement de l’état haut à l’état bas.

    Exemple de circuit avec une bascule D

    Voici un exemple de circuit à base de bascule D utilisant un circuit intégré classique tel que le CD4013, une double bascule D CMOS.

    Le CD4013 contient deux bascules D, chacune ayant des entrées D, CLK, RESET et SET. L’entrée RESET force la sortie à zéro, tandis que SET force la sortie à un, indépendamment de l’horloge.

    Pour réaliser un circuit de base avec le CD4013 :

        - Connectez la patte CLK à un générateur d'horloge.
        - Connectez D à un signal d'entrée (par exemple, un bouton poussoir).
        - Connectez Q à une LED pour visualiser l'état de la bascule.


    Cet exemple permet de visualiser l’état de Q en fonction de D à chaque impulsion d’horloge.

    Applications pratiques de la bascule D

    Les applications de la bascule D sont variées en électronique numérique. Voici quelques cas d’utilisation fréquents :

    Les registres de décalage

    Les registres de décalage sont composés de plusieurs bascules D en série. Ils permettent de déplacer un bit d’information d’une position à l’autre dans un registre. Les registres de décalage sont utilisés dans les convertisseurs série-parallèle et dans le traitement de données en temps réel.

    Les compteurs numériques

    Les compteurs utilisent des bascules D pour compter des impulsions d’horloge. En configurant plusieurs bascules D, on peut créer des compteurs binaires synchrones capables de compter en progression ou en régression.

    Les mémoires statiques

    Les bascules D peuvent être utilisées pour stocker temporairement des informations, comme dans les mémoires SRAM. Chaque bit est stocké dans une bascule D, permettant de maintenir une donnée tant que l’alimentation est présente.

    Composants et circuits intégrés de bascules D

    De nombreux circuits intégrés contiennent des bascules D et sont adaptés à diverses applications :

    • CD4013 : Circuit CMOS contenant deux bascules D indépendantes avec des entrées SET et RESET.
    • 74LS74 : Bascule D TTL double, idéale pour les applications de haute vitesse.
    • 74HC74 : Version à haute vitesse et faible consommation du 74LS74, utilisant la technologie CMOS.

    Brochage CD4013

    brochage CD4013

    Conclusion

    La bascule D est un composant essentiel en électronique numérique, permettant le stockage de données synchronisées et la conception de circuits séquentiels. Des composants comme le CD4013 et le 74LS74 rendent l’utilisation des bascules D simple et polyvalente, adaptée pour une grande variété d’applications, des registres de décalage aux mémoires SRAM.

    Que vous soyez étudiant en électronique ou ingénieur, comprendre le fonctionnement et l’utilisation des bascules D vous aidera à concevoir des systèmes numériques plus efficaces et fiables.

    Images source :Wikimedia.org – CC BY-SA 4.0
