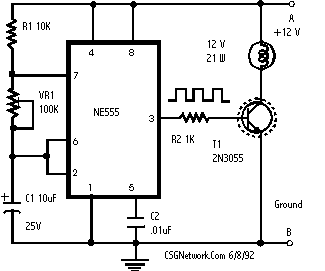

يعد هذا المشروع من ضمن مشاريع الترفيه العملية التي يمكن تنفيذها في المنزل بتكلفة بسيطة، حيث يعتمد على الدائرة المتكاملة IC 555، والتي تعمل كمؤقت يتم توصيله ليعمل كمذبذب غير ثابت (multivibrateur astable). تقوم هذه الدائرة بتوليد إشارة كهربائية متقطعة يتراوح ترددها عادةً بين 1 هرتز و10 هرتز، مما يسمح بتشغيل وإطفاء مصباح كهربائي بشكل متكرر بدلاً من استخدام مصباح LED تقليدي. يُمكن استخدام هذه الدائرة لإضفاء تأثير وميض على أضواء الفرامل عند الضغط على دواسة الفرامل في السيارة، حيث يساعد ذلك على تحسين سلامة القيادة وجعل السيارة أكثر وضوحًا للسائقين الآخرين. يمكن ضبط سرعة الوميض من خلال تغيير قيمة المقاومة المتغيرة VR1، التي تتراوح عادةً بين 1 كيلو أوم و100 كيلو أوم، أو بتعديل السعة الكهربائية C1، والتي يمكن أن تتراوح قيمتها بين 10 ميكروفاراد و470 ميكروفاراد. يزيد هذا التعديل من فترة الوميض أو يقللها، مما يسمح بالتحكم في سرعة تشغيل وإطفاء المصباح بشكل يناسب احتياجات المستخدم.
كيفية عمل الدائرة
تعمل الدائرة على توليد إشارة كهربائية متذبذبة بشكل مستمر، مما يؤدي إلى تشغيل وإطفاء المصباح بشكل متكرر. يستخدم المؤقت IC 555 في وضعية المذبذب غير الثابت لتوليد تردد الإشارة المطلوبة، حيث يتم التحكم في فترة تشغيل وإطفاء المصباح عن طريق ضبط المقاومة المتغيرة (VR1) والسعة الكهربائية (C1). بتغيير قيم هذه المكونات، يمكن تعديل سرعة وميض المصباح.
ضبط معدل الوميض
يُمكن تعديل معدل وميض المصباح بسهولة عن طريق تغيير قيمة المقاومة المتغيرة VR1. كلما زادت قيمة المقاومة، قلّ تكرار الإشارة، مما يؤدي إلى وميض أبطأ. كما يمكن تغيير سعة المكثف (C1) للحصول على معدل وميض أبطأ أيضاً؛ فزيادة قيمة C1 تجعل المصباح يومض بمعدل أقل يصل إلى وميض واحد كل عشر ثوانٍ.
تطبيق الدائرة في السيارات
يمكن استخدام هذه الدائرة في السيارات لتوفير تأثير وميض على أضواء الفرامل أثناء الضغط على الفرامل، مما يلفت انتباه السائقين خلف السيارة ويزيد من الأمان على الطريق. مع ذلك، يجب على المستخدم التأكد من قانونية هذا التعديل في بلده قبل تنفيذه، حيث قد تختلف القوانين المرورية من دولة إلى أخرى فيما يتعلق بإجراء التعديلات على نظام إضاءة السيارات.
متطلبات تنفيذ المشروع
لتنفيذ هذا المشروع، ستحتاج إلى المكونات التالية:
- مؤقت IC 555
- مقاومة متغيرة VR1
- مكثف C1
- ترانزستور لتحمل التيار العالي لتشغيل المصباح
- مصدر طاقة مستقر
- الأسلاك والتوصيلات اللازمة
خطوات التركيب
- قم بتوصيل المؤقت IC 555 في وضعية المذبذب غير الثابت مع ضبط المقاومة المتغيرة والمكثف للتحكم في تردد الإشارة.
- صِل المخرج إلى قاعدة الترانزستور لتضخيم التيار وتشغيل المصباح.
- تأكد من توصيل المصباح بشكل صحيح وإجراء الفحص الأولي لتأكد من عمل الدائرة بشكل صحيح.
- بعد التأكد من عمل الدائرة، قم بضبط المقاومة المتغيرة للحصول على معدل الوميض المطلوب.
ملاحظات هامة
قبل تنفيذ هذا المشروع واستخدامه في أي تطبيق فعلي، من الضروري التأكد من الامتثال للقوانين واللوائح المحلية المتعلقة بتعديل أنظمة إضاءة المركبات. قد يعتبر هذا التعديل غير قانوني في بعض الدول، لذا يجب التحقق من القوانين المرورية في البلد الذي ستستخدم فيه الدائرة.
