تعتبر أنظمة الإنذار من الوسائل الفعالة لتعزيز الأمان في المنازل والمكاتب، حيث يمكنها تقليل نسبة السرقات بنسبة تصل إلى 60% عند استخدامها بشكل صحيح. تساعد هذه الأنظمة في الكشف عن أي دخول غير مصرح به وإصدار تحذيرات صوتية أو ضوئية للتنبيه، مما يزيد من فرص التدخل السريع. في هذا المقال، سنستعرض كيفية تركيب إنذار بسيط يعتمد على مصدر طاقة عالمي صغير AC-DC بقدرة تتراوح بين 5 إلى 12 فولت، وهو ما يكفي لتشغيل الدائرة بفعالية مع استهلاك طاقة منخفض يصل إلى 0.5 واط. يمكن استخدام هذا الإنذار للكشف عن فتح الأبواب أو النوافذ، مما يجعله مناسبًا لتأمين المناطق الصغيرة أو كإجراء إضافي للأنظمة الأمنية التقليدية.

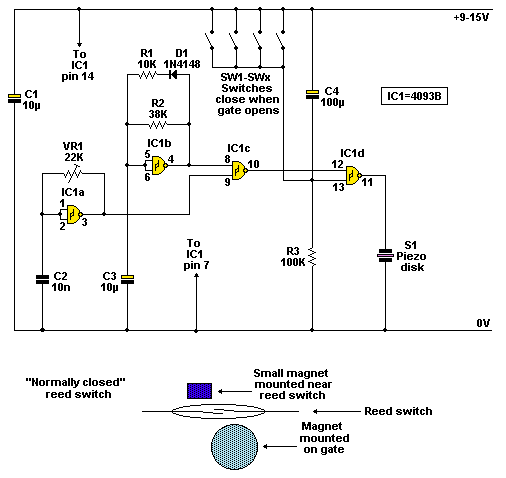

مكونات الدائرة
يتكون النظام من عدة أجزاء إلكترونية بسيطة تعمل معاً لتوليد صوت تحذيري عندما يتم فتح باب أو نافذة. المكونات الأساسية تشمل:
- IC1a و IC1b: وهما مولدان للإشارات، حيث يعمل الأول كمذبذب سريع والثاني كمذبذب بطيء. يقومان بتوليد إشارات بترددات مختلفة تُمزَج للحصول على النمط المطلوب.
- IC1c: يُستخدم لدمج الإشارات من IC1a و IC1b لتوليد صوت تحذيري على شكل “بيب-بيب-بيب”.
- المحرك الصوتي S1: وهو قرص بييزو الذي يقوم بإصدار الصوت التحذيري. يمكن استبداله بضوء LED إذا رغب المستخدم في تنبيه ضوئي بدلاً من صوتي. في هذه الحالة، يتم توصيل الـLED بمقاومة قدرها 1 كيلو أوم لحمايتها من التلف.
كيفية عمل الدائرة
عندما يتم فتح الباب أو النافذة، يتم تنشيط الدائرة وتبدأ مولدات الإشارات في العمل. يقوم IC1a بتوليد إشارات بتردد عالي، بينما يولد IC1b إشارات بتردد منخفض. يتم دمج هذه الإشارات باستخدام IC1c لإنشاء نمط تحذيري مسموع يُصدر صوت “بيب-بيب-بيب”، مما ينبه الأشخاص بوجود حركة أو دخول غير مصرح به.
الهدف من الإنذار
الهدف من هذا النظام هو ليس فقط إصدار إنذار عالي الصوت، بل إعطاء الانطباع لمن يحاول الدخول أنه قد تم اكتشافه وملاحظته، مما قد يدفعه إلى التراجع. يمكن اعتبار هذا النوع من الإنذارات كوسيلة تحذير لطيفة مقارنة بالأنظمة التقليدية ذات الصوت العالي والمزعج.
تعديل النظام لاستبدال الصوت بضوء
يمكن للمستخدم تعديل النظام ليكون تنبيهاً ضوئياً بدلاً من صوتياً. في هذه الحالة، يتم استبدال قرص البييزو S1 بضوء LED، مع توصيله في سلسلة مع مقاومة قيمتها 1 كيلو أوم. هذه المقاومة ضرورية لضمان عدم تعرض الـLED لتلف بسبب التيار الكهربائي المرتفع.
مميزات النظام
- بسيط وسهل التركيب: لا يتطلب النظام مكونات معقدة أو برمجة، مما يجعله مناسباً للهواة.
- قابل للتعديل: يمكن استبدال الصوت بالإضاءة أو إضافة مكونات أخرى لتعزيز الأداء.
- استهلاك طاقة منخفض: نظراً لاستخدامه على مصدر طاقة عالمي صغير، فإن استهلاك الطاقة يكون ضئيلاً.
تركيب إنذار بسيط يعمل على مصدر طاقة عالمي صغير AC-DC يمكن أن يكون حلاً فعالاً لتأمين المنازل والمكاتب بطريقة غير مكلفة وسهلة التركيب. من خلال استخدام مكونات إلكترونية بسيطة مثل المذبذبات ومحرك الصوت، يمكن تحقيق نتائج جيدة دون الحاجة إلى أنظمة معقدة. يمكن إجراء تعديلات على النظام ليتناسب مع احتياجات المستخدم، سواء بإضافة تنبيهات ضوئية أو تحسين الأداء.
المصدر: circuits.wikidot.com – Creative Commons
